RCB 200 - 继电器开关瞬变的产生

该RCB 200继电器开关盒由EM TEST设计，

为客户根据ES-XW7T-1A278-AC福特规格进行测试提供高质量的解决方案。

 三个功能键允许操作本机，选择测试脉冲和测试模式。
- TEST允许启动和停止测试
- PULSE允许选择脉冲
- MODE允许选择脉冲A1，A2，B1，B2和C的模式

LED指示所选的脉冲和模式。

• 根据Ford ES-XW7T-1A278-AC，附件G，G-1 / G-2

• 脉冲C1 220：脉冲A1，A2，B1，B2和C

• 脉冲CI 260：脉冲F

• 严格按照Ford要求使用组件

• 固定重复次数和伪随机定时

• 通过微控制器自动控制模式和开关设置

• 通过手动操作容易控制

优           点

微处理器控制的RCB 200确保操作方便

利用其6个不同的脉冲和两种不同的模式来对这些测试脉冲进行排序，

RCB 200只需要三个功能键即可轻松操作。

微控制器自动设置在预定模式（具有指定重复和占空比 （脉冲A1，A2，B1和B2）

或随机（脉冲C））的固定模式下生成所选脉冲所需电路。

RCB 200还可用于根据CI 260F的测试。

测试模式2和3基于施加脉冲的伪随机定时。

这是由内置微处理器自动完成的。

所有测试可以按顺序执行或循环执行。

Potter＆Brumfield继电器必须更换，

因为在100小时的测试后的寿命和磨损。

EOL LED（寿命结束）指示当前EOL状态。

继  电  器  电  路

RCB 200 - 严格按照ES-XW7T-1A278-AC设计

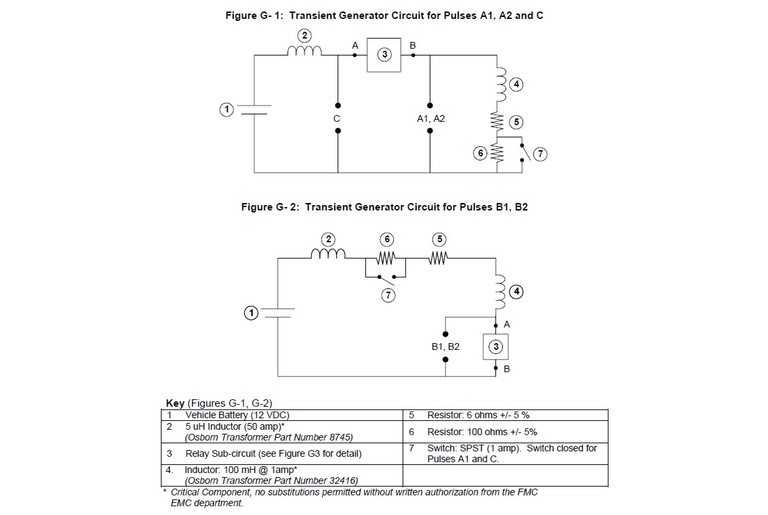

RCB 200的电路严格遵循附件G-1和G-2用于

瞬态脉冲A1，A2，B1，B2和C，使用福特规定的组件。

基于图1和图2中给出的继电器电路细节来实现两种测试模式G-3和G-4。

Ford ES-XW7T-1A278-AC

ISO 7637-2:2011
