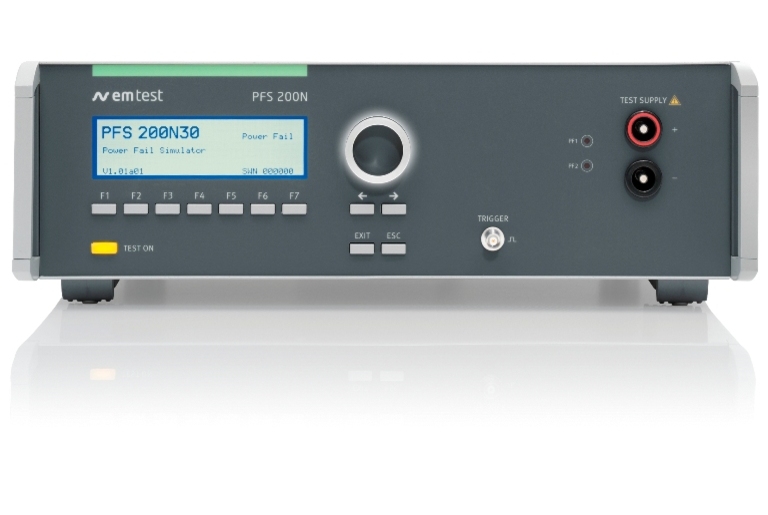

PFS 200N - 汽车电源故障模拟器，适用于电压暂降和短时中断测试

PFS 200N 能够按照标准要求--主要是汽车厂家标准--模拟电压骤降和跌落（微中断）。

有些标准要求电压上升和下降的时间非常短，应低于 1 us，并要求测试设备具备电子开关。

• 用于电压暂降和短时中断的独立式测试设备

• 上升 / 下降时间 < 1 us

• 具有电子短路保护功能

• 额定电压 80 V 直流

• 前面板操作

• 标准测试程序

• USB 和 GPIB 接口

优           点

PFS 200N 是一台独立式测试设备，它具备电子开关，

可以在模拟电压暂降和跌落(微中断)时令电压快速上升或下降的时间控制在 1 us。

模拟电压暂降需要两个直流电压源，而模拟电压跌落（微中断）仅需一个直流电压源即可。

PFS 200N 能够通过直流模拟信号来控制一个外置直流电压源。同时，它还能够轻松地集成到一个完整的测试系统中。

对 PFS 200N 的操作既可手动进行，也可以通过 USB 或GPIB 接口，

由软件来控制。失效侦测功能使用户能够基于被试设备状态来控制正在进行的测试序列。

预编程的标准测试程序则为用户提供了最大的便利。PFS 200N 还具备快速启动测试程序，

可以在测试过程中在线调整参数，从而对单台被试设备的敏感度水平做出评估。

 操           作

易于操作

通过前面板菜单和功能键，用户可以快速、

准确地编辑测试程序。

控制光标用于对已编定测试程序的所有测试参数进行快速控制，

使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。






 软           件

控制及报告生成软件 iso.control

iso.control 是非常人性化的控制软件，

它使用方便、用户界面结构清晰、灵活性强，

各项操作功能以及 EM TEST 标准信息库使用户可以轻松完成自定义测试程序。

它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。

iso.control 符合国际 / 国家标准和大部分汽车厂家标准的要求，

并始终根据标准变化的情况对相关信息进行更新。

其强大的报告功能可以帮助用户生成满足国际要求的测试

报告。iso.control 支持 Windows XP、Windows Vista、 Windows 7 和 Windows 8 操作系统。

远程控制则通过 USB 或 GPIB 接口来完成。iso.control兼容 NI 公司各种类型的 GPIB 卡。

附    属    设    备

RDS 200N - 外置可控的直流电压源

进行电压跌落(微中断)测试需要一个可控直流源，

用于产生从电瓶电压到 0 V 之间的任意电压值。

RDS 200N 完全满足这一要求，可以通过 PFS 200N 的直流模拟输出信号对其进行控制。

RDS 200N 通常连接到 PFS 200N 的 PF 2 输入端口。

BMW GS 95003-2
BMW GS 95024-2-1
Chrysler CS-11809 (2009)
Chrysler CS-11979
Chrysler PF-9326
Cummins 14269 (982022-026)
DaimlerChrysler DC-10615
DaimlerChrysler DC-10842
DaimlerChrysler PF-10541
Fiat 9.90110
Ford EMC-CS-2009.1
Ford ES-XW7T-1A278-AB
Ford ES-XW7T-1A278-AC
Ford WDR 00.00EA
Freightliner 49-00085
GMW 3172
Hyundai/Kia ES 95400-10, Rev. D
Hyundai/Kia ES 96100-02 (2006)
Hyundai ES 39110-00
ISO 21848:2005
ISO 16750-2
Iveco 16-2103 Rev.15 (2010)
EMC-CS-2010JLR V1.1 (2011-01)
JASO D001-94
Kia/Hyundai ES 95400-10
Mack Trucks 606GS15
Mazda MES PW 67600
MBN 10615
MBN LV 124-1
Mitsubishi ES-X82010
Nissan 28401 NDS 02
OEM LV 124
Porsche
PSA B21 7090
PSA B21 7110 Rev.C, Ad. 2010-05
Renault 36.00.808/--D
Renault 36.00.808/--E
Renault 36.00.808/--F
Renault 36.00.808/--G
Renault 36.00.808/--H
Renault 36.00.808/--J
Renault 36.00.808/--K
SAE J2628 (2007)
Tata TST/TS/WI/257
Toyota TSC3500G
Toyota TSC3590G
Toyota TSC6203G
Toyota TSC7203G
Volvo EMC Requirements (1998)
Volvo EMC Requirements (2002)
Volvo STD 515-0003
VW 80000
