汽车瞬变模拟器

内置电快速瞬变 / 脉冲群发生模块
•内置微脉冲发生模块，符合 ISO 7637, JASO, SAE 和 NISSAN 标准
•内置 80 V 耦合网络，最大电流可达 200 A
•内置电池开关
•具有过流保护功能
•USB 和 GPIB-Bus 接口
•具有紧急停止功能
•测试软件支持 Windows Vista 和 Windows 7 操作系统

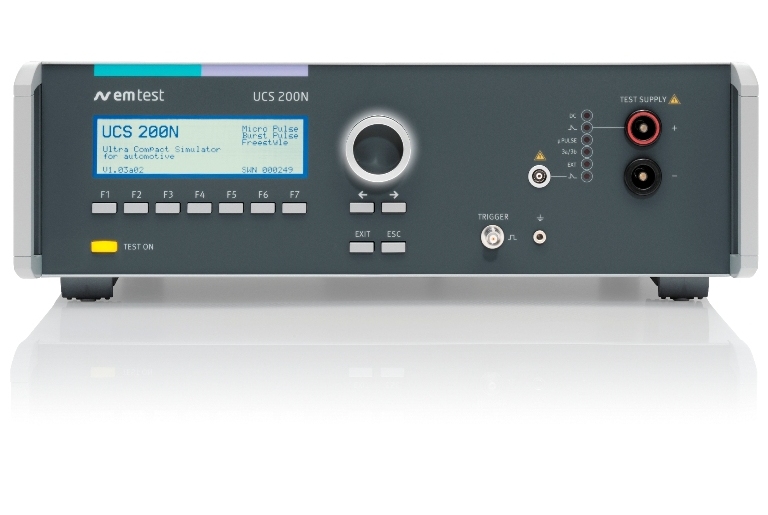

型号 : UCS 200N

数量 :

超小型汽车瞬变模拟器，可模拟汽车瞬变脉冲 1，2 和 3a / 3b

UCS 200N 系列汽车瞬变脉冲超小型传导抗干扰信号模拟器将电快速瞬变 /

脉冲群模块，微脉冲模块和所需的耦合网络集成在一台设备当中。

UCS 200N 系列模拟器能够满足国际标准和全球众多汽车制造商的标准要求。

根据型号的不同，内置耦合网络的最大电流可达到 200 A。

内置耦合网络还可以由 LD 200N 系列，

VDS 200N 系列和 PFS 200N 系列模拟器中的任意一台进行控制。

对于非标准测试而言，

微脉冲发生器可通过 FreeStyle 自由编程模式产生变化多样的波形参数。

内置电快速瞬变 / 脉冲群发生模块

内置微脉冲发生模块，符合 ISO 7637, JASO, SAE 和 NISSAN 标准

内置 80 V 耦合网络，最大电流可达 200 A

内置电池开关

具有过流保护功能

USB 和 GPIB-Bus 接口

具有紧急停止功能

测试软件支持 Windows Vista 和 Windows 7 操作系统

优点

最智能化的汽车瞬变脉冲测试方案

从没有一台超小型汽车瞬变测试设备像 UCS 200N 系列这样强大。

针对所有国际标准和大部分汽车厂家标准的测试都能够通过一台设备全部完成。

对所有脉冲的测试完全符合标准要求。

此外，还可以调整微脉冲波形参数，能够满足标准要求之外的脉冲测试。

作为全新设计的EM TEST 汽车测试系统的核心，

UCS 200N 系列能够控制任何一台外置的 EM TEST 抛负载和电池供电模拟器。

被试设备只需连接到 UCS 200N 的内置耦合网络(额定电流可达 200 A)上，

就可以进行全部项目的自动测试。

配合使用带有庞大标准信息库的控制软件 iso.control，UCS 200N 系列将成为一台具有近乎无限测试能力的测试设备。

操作

易于操作

通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。

控制光标用于对已编定测试程序的所有测试参数进行快速控制，

使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

软件

控制及报告生成软件 iso.control

iso.control 是非常人性化的控制软件，

它使用方便、用户界面结构清晰、灵活性强，

各项操作功能以及 EM TEST 标准信息库使用户可以轻松完成自定义测试程序。

它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。

iso.control 符合国际 / 国家标准和大部分汽车厂家标准的要求，

并始终根据标准变化的情况对相关信息进行更新。

其强大的报告功能可以帮助用户生成满足国际要求的测试报告。

iso.control 支持Windows 95/98、Windows ME、Windows NT、Windows 2000、

Windows XP、Windows Vista 和 Windows 7 操作系统。

远程控制则通过 USB 或 GPIB 接口来完成。iso.control 兼容 NI 公司各种类型的 GPIB 卡。

附件

ACC - 容性耦合钳

ACC 符合 ISO 7637-3:2007 标准要求，用于将脉冲耦合到除供电线路之外的所有信号线上。

CA EFT kit - 电快速瞬变脉冲群校准组件

按照 ISO 7637-2:2011 标准的要求，脉冲群发生器需由两个分别为 50 ohm 和 1,000 ohm 的负载电阻进行校准。

CA EFT kit 包含这样的两个负载电阻及一个适配器，用于校准脉冲。

CA ISO - 用于脉冲校准的负载电阻

CA ISO 是一套依照 ISO 7637-2:2011,

Annex C 和众多汽车厂家标准要求对微脉冲和抛负载脉冲进行校准的高精度负载电阻。

Audi (Reference vehicles)
BMW - (Airbag ECU)
BMW 600 13.0 (Part 2)
BMW GS 95002 (1999)
BMW GS 95002 (2001)
BMW GS 95024-2-1
Case New Holland ENS0310
Chrysler CS-11809 (2009)
Chrysler CS-11979
Chrysler DC-11224 Rev.A
Chrysler PF-9326
Claas CN 05 0215
Cummins 14269 (982022-026)
DaimlerChrysler DC-10614
DaimlerChrysler PF-10540
EN 300329
EN 300340
EN 300342-1
EN 301489-1
EN 301489-17
EN 301489-24
EN 301489-7
FAW Diesel ECU MY06.0 (Rev.7)
Fiat 9.90110
Ford EMC-CS-2009.1
Ford ES-XW7T-1A278-AB
Ford ES-XW7T-1A278-AC
Ford WDR 00.00EA
Freightliner 49-00085
GM 9105P
GMW 3097
GMW 3097 (2001)
GMW 3097 (2004)
GMW 3097 (2006)
GMW 3100
GMW 3100 (2001)
GOST 28751-90
Honda 3982Z-SDA-0030
Hyundai/Kia ES 96100-02 (2006)
Hyundai/Kia ES 96200-00
Hyundai ES 39110-00
ISO 14982
ISO 7637-1:1990
ISO 7637-2:1990
ISO 7637-2:2004
ISO 7637-2:2011
ISO 7637-3:1995
ISO 7637-3:2007
Iveco 16-2101 Rev.8 (2010)
Iveco 16-2103 Rev.15 (2010)
EMC-CS-2010JLR V1.1 (2011-01)
JASO D001-94
John Deere JDQ 53.3
Kia/Hyundai ES 95400-10
Mack Trucks 606GS15
MAN 3285
Mazda MES PW 67600
MBN 10284-2
MBN 22100-2
AV EMV
Mitsubishi ES-X82010
Nissan 28400 NDS 03
Nissan 28400 NDS 07
Nissan 28401 NDS 02
Piaggio 7431 (Edizione 5, 2009-07)
Porsche
prEN 50498 (2008)
PSA B21 7090
PSA B21 7110 Rev.C, Ad. 2010-05
Renault 36.00.400/B
Renault 36.00.400/C
Renault 36.00.808/--D
Renault 36.00.808/--E
Renault 36.00.808/--F
Renault 36.00.808/--G
Renault 36.00.808/--H
Renault 36.00.808/--J
Renault 36.00.808/--K
SAE J1113-11
SAE J1113-11 (rev.2000)
SAE J1113-11 (rev.2007)
SAE J1113-12
SAE J1455
SAE J2139
Scania TB1400
Scania TB1700
Smart DE1005B
Tata TST/TS/WI/257
Toyota TSC7034G
Volvo EMC Requirements (1998)
Volvo EMC Requirements (2002)
Volvo STD 515-0003
VW TL 820 66
VW TL 823 66
