RCB 200N1 - 产生继电器开关瞬变

按照 FORD EMC-CS-2009.1 标准，

有一部分测试波形是无法通过类似于符合 ISO 7637 标准的瞬变模拟器来产生的，

这些波形需要基于一个包括 Potter & Brumfield 12 V AC 继电器和特别设计的元器件

（例如电感、电容、电阻和开关）在内的电路来产生，

目标在于模拟"真实的瞬变"。

EM TEST 的 RCB 200N1 瞬变发生器符合 FORD EMC-CS-2009.1 标准的相关要求。

RCB 200N1 将该标准 Figure F-1 列出的元器件集成在一个金属箱内，

从而可以产生 CI 220 A1, A2-1, A2-2, C-1 和 C-2, CI 260 F 和 RI 130 A2-1

以及 A2-2 这些波形。针对 RI 130 波形测试，

RCB 200N1 提供 BNC 型同轴输出端口，用于连接专门的测试夹具。

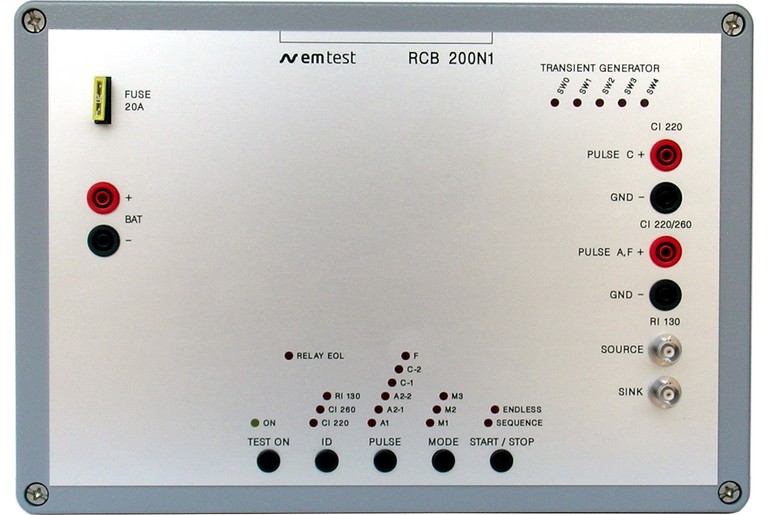

由微处理器控制的 RCB 200N1，操作非常简便

虽然 RCB 200N1 可进行 8 种波形测试，

并带有三种测试模式，但它的操作却非常简单

。微控制器可以按照所选的测试项(CI 220, CI 260 和 RI 130)、

波形(CI 220: A1, A2-1, A2-2, C-1 和 C-2, CI 260: F 或 RI 130: A2-1 和 A2-2)

和模式 (M1, M2 和 M3) 来设置测试应用。

LED 灯将按标准要求显示所选波形、测试模式、以及继电器的状态 (SW0 - SW4)。

针对于波形测试的应用，测试模式 M2 和 M3 是基于伪随机定时序列来定义的。

这是由内置的微控制器自动完成的。测试可以按照序列运行，或无限运行。

Potter&Brumfield 继电器在使用超过约 100 小时后性能会发生退化，

需要进行更换。内置的计数器会在后台计算继电器使用的时间。

EOL LED 灯将会显示当前的 EOL 状态。

为满足 RI 130 测试项的要求，RCB 200N1 的所有器件集成在一个金属箱内，

但更换继电器仍然非常简单。

RCB 200N1 支持连接外置触发源以触发波形；

或在无外置触发源时，也可由内部自动触发。

 RCB 200N1 的设计

RCB 200N1 - 严格按照 EMC-CS-2009.1 标准设计

FORD 标准对于一台符合要求的

瞬变发生器的电路和元器件的使用均有严格的要求。

EM TEST 的 RCB 200N1 也是严格遵守这些要求进行设计的
