优           点

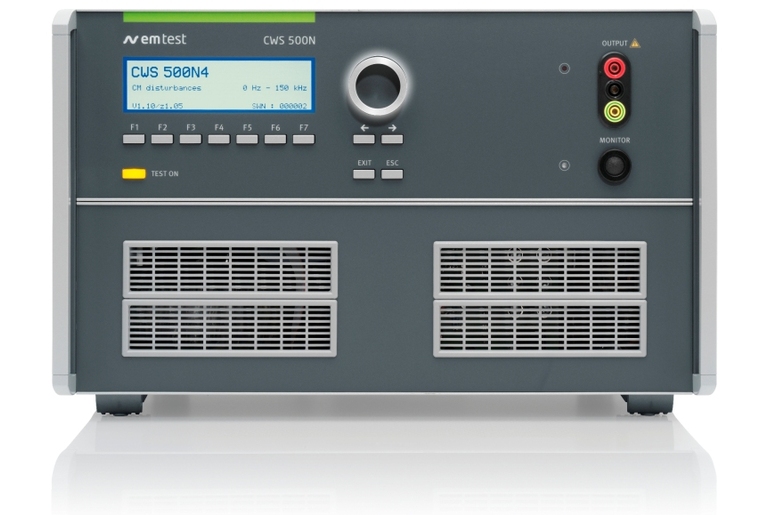

一体化共模传导干扰测试设备 - 轻松、快速、可靠

CWS 500N4 包含完成 IEC 61000-4-16 标准

要求的全兼容测试所需的各种必要组件，

如信号发生器、低频放大器、直流整流器模块、

半导体功率开关及电压和电流均方根值测量设备。

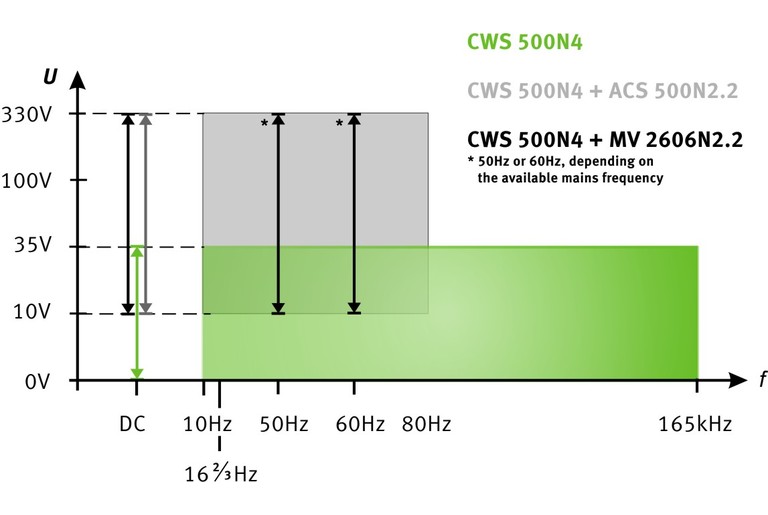

CWS 500N4 在连续模式的各个测试频率

 (DC, 16 2/3 Hz, 50 Hz 和 60 Hz) 下都可产生 30 V 信号，

且无需任何外置电压源即可实现 15 Hz - 150 kHz 扫频模式测试。

配合使用 MV 2606N2.2，

可以在短时模式的各个测试频率 (DC, 50 Hz 或 60 Hz，

取决于电源线频率) 产生 300 V 信号。

配合使用可编程交流电压源 ACS 500N2.3，

即可在 16 2/3 Hz 或与电源线频率不同的频率下进行测试。

通过 GPIB 和 USB 接口，

可由测试软件 icd.control 实现远程控制。

icd.control 支持各种测试程序，可自动生成包含所有测试数据的测试报告，

并具有多种中断功能。

此外，使用者还可以通过手动操作触发快速启动测试程序，

无须软件控制，即可进行轻松、有效、准确的测试。

操            作

易于操作

前面板的菜单和功能键能让用户快捷准确的编辑测试路径。

指针能够快速控制程序路径中的所有测试参数，从而保证测试的可靠性。

软           件

icd.control - 使 CWS 500N4 成为一套完整的低频测试系统

CWS 500N4 测试软件icd.control 满足 IEC 61000-4-16 标准要求，

支持 0Hz - 150kHz 频率范围内的共模传导干扰测试。

通过标准库，可以对标准要求的各种测试等级

和不同测试模式进行轻松、有效、可靠的设置。

测试报告包含所有测试设置和测试结果。

其    他    型    号

DC - 1 GHz 连续波模拟器

连续波模拟的历史已超过九十年。

 CWS 500N 系列不仅能覆盖基于 IEC 61000-4-6 标准的工业测试

应用所需的大部分频率范围，

而且 EM TEST 还提供了针对低频率范围和大电流注入的特殊测试方案，

以及针对汽车、航空航天和军用领域的 TEM 小室和带状线的测试方案。

CWS 500N4 符合 IEC 61000-4-16 标准对低频测试应用的要求，

用于对电子设备的供电、控制、信号和通讯端口进行共模传导干扰测试。
