大电流注入 (BCI) 测试

大电流注入测试的目的，

是考察被试设备对窄带电磁能量干扰的抗干扰能力。

测试信号通过夹在被测线束上的电流注入钳注入，

此时注入钳就像是一个环绕在被测线束四周的电流互感器。

通过改变注入信号的等级和频率，即可进行抗扰度测试。

大电流注入的测试方法被广泛应用在汽车、军用、航空航天等领域，

用来对复杂系统中的单个设备进行测试。

配合耦合 / 去耦网络和电磁钳，

CWS 500N2.2 同样适用于 IEC / EN 61000-4-6，

MIL STD 461 D/E CS 114 及相关标准要求的射频传导抗扰度测试。

• 集成一体化设计

• 符合各类相关标准对大电流注入测试的要求

• 基本频率范围 9 kHz - 400 MHz

• 频率范围可达到 1 GHz

• 内置 110 W A 类放大器，最高频率可达 400 MHz

• 内置射频开关，用于连接外置放大器

• 内置定向耦合器

• 内置三通道功率计，最高频率可达 1 GHz

优           点

一台设备完成大电流注入测试 - 简单、快速、可靠

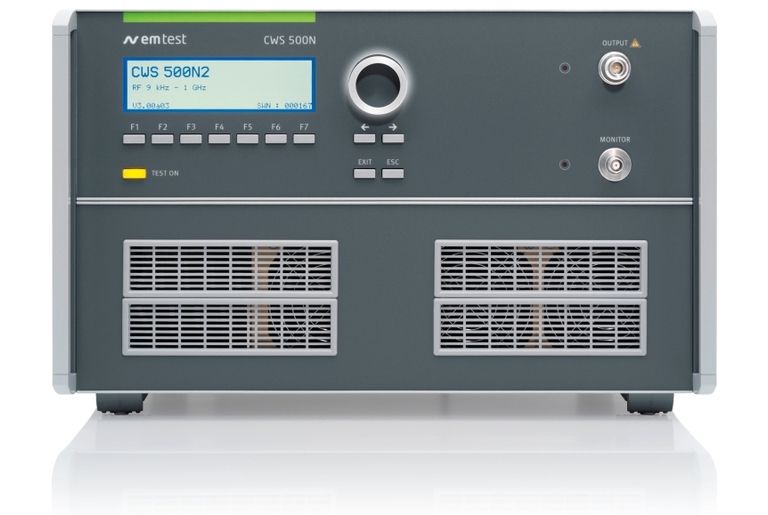

CWS 500N2.2

是全世界第一台针对由窄频带辐射产生的电磁能量

进行射频传导抗扰度测试的超小型一体化测试方案。

除注入钳和监测钳之外，

CWS 500N2 还集成了控制器、信号发生器、放大器、

定向耦合器以及射频功率测量装置。

内置的射频开关可以与任何外置放大器相连接并配合使用，

从而使系统的测试能力得到拓展。

CWS 500N2.2 不仅是一台超小型一体化测试设备，

而且还可以为您提供多种灵活的测试方案，

它既可在实验室中使用，也适用于任何测试环境。

此外，使用 CWS 500N2.2 进行测试设置也非常简单，

只需连接注入钳和监测钳即可。即便使用者并非测试专家，

也能进行可靠而高效的测试。

CWS 500N2.2 还包含一款功能强大的软件工具 icd.control，

无论是控制测试程序还是生成测试报告，

各种操作都能通过这款软件轻松完成。

操           作

易于操作

通过前面板菜单和功能键，

用户可以快速、准确地编辑测试程序。

控制光标用于对已编定测试程序的所有测试参数进行快速控制，

使测试过程变得非常简单，

并确保每一测试步骤都能够正确无误地进行。



软           件

icd.control - 使 CWS 500N2.2 成为一套完整的射频测试系统

大电流注入测试

是通过功能强大操作简便的远程控制及报告软件 icd.control 来完成的。

针对这一测试应用，

 icd.control 专门设置了标准要求的测试程序。

内置的标准信息库使测试变得前所未有地轻松。

然而 icd.control 最出色的地方，是在于它能够控制多达四种不同的测量设备。

这些测量设备可通过获取的任何数据来控制整个测试程序。对被测设备的监控也将变得非常简单。

即使是最为复杂的测试程序，也能够通过定义向量测试点而进行轻松的预编程。

icd.control 同样能够覆盖大电流注入之外的测试应用，

例如带状线、TEM 小室、耦合/去耦网络和电磁钳等。

其    他    型    号

DC - 1GHz 连续波模拟器

连续波模拟的历史已超过九十年。

CWS 500N 系列不仅能覆盖

基于 IEC 61000-4-6 标准的工业测试应用所需的大部分频率范围，

而且 EM TEST 还提供了针对低频率范围和大电流注入的特殊测试方案，

以及针对汽车、航空航天和军用领域的 TEM 小室和带状线的测试方案。

CWS 500N4 符合 IEC 61000-4-16 标准对低频测试应用的要求，

用于对电子设备的供电、控制、信号和通讯端口进行共模传导干扰测试。
