CNV 504N/508N - 信号线/数据线耦合/去耦网络

将浪涌脉冲和振铃波脉冲施加到非屏蔽非对称的互联线路（信号线/数据线），

需要通过独立耦合/去耦网络来完成。

EM TEST 的 CNV 系列 4 线或 8 线信号线/数据线耦合网络专为这一 应用设计。

按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12 标准要求，

根据线上信号的特性，可由电容、空气放电管或二极管等不同方式实现脉冲的耦合。

• 符合 EN/IEC 61000-4-5 标准 Figure 14 的耦合/去耦网络

• 耦合方式为气体放电管加电阻器耦合

• 去耦电感为 20mH，电流补偿对

• 测试电压分别可达 4kV、7kV 和 10kV

• 线电压 50V

• 线电流 1A

优           点

CNV 504N/508N 系列 - 多功能耦合/去耦网络

EM TEST CNV 504N/508N 系列耦合/去耦网络是适用于信号线/数据线浪涌和振铃波测试的多功能耦合网络。标准的 CNV 504N/508N 型号可进行三种不同的应用：即按照相关标准的要求，通过电容或气体放电管方式耦合浪涌脉冲，或通过电容耦合方式耦合振铃波脉冲。耦合方式的选择通过跳线即可完成。

CNV 504N/508N 系列耦合/去耦网络的去耦部分由每线 20mH 的去耦电感组成。为保护 DUT 测试所需的辅助设备，在信号线/数据线输入端还包含一个额外的保护电路。

EM TEST CNV 504N/508N 系列耦合/去耦网络能满足最高可达 10kV 的各种测试电压，并可定制满足更高信号电压/电流（最高可达 600V 或 4A）的耦合/去耦网络。此外，EM TEST 还提供各种专用耦合网络，能够满足像 EN 50155 标准这样的铁路测试应用或其他用户要求的测试应用。

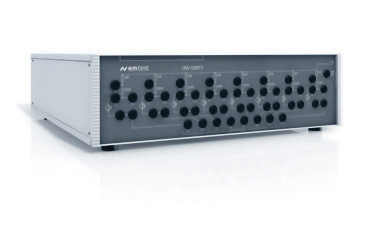

CNV 504/508T 系列 - 多功能耦合/去耦网络

CNV 504/508 T系列 - 电信用于通信线路的浪涌耦合/去耦网络

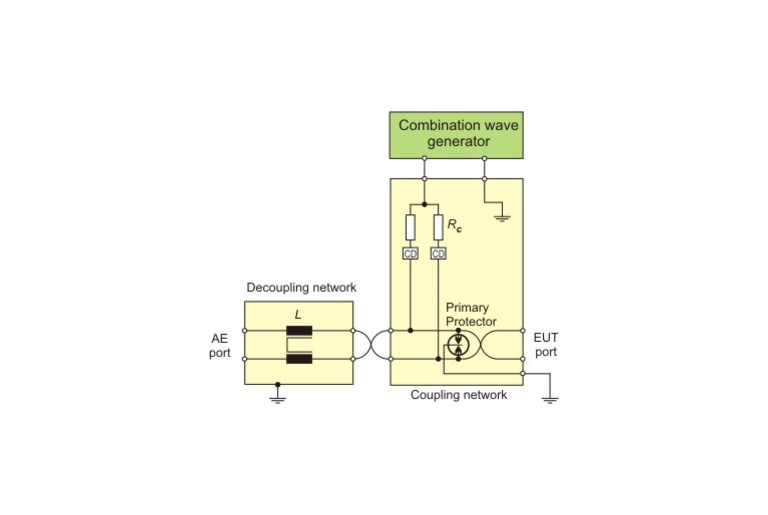

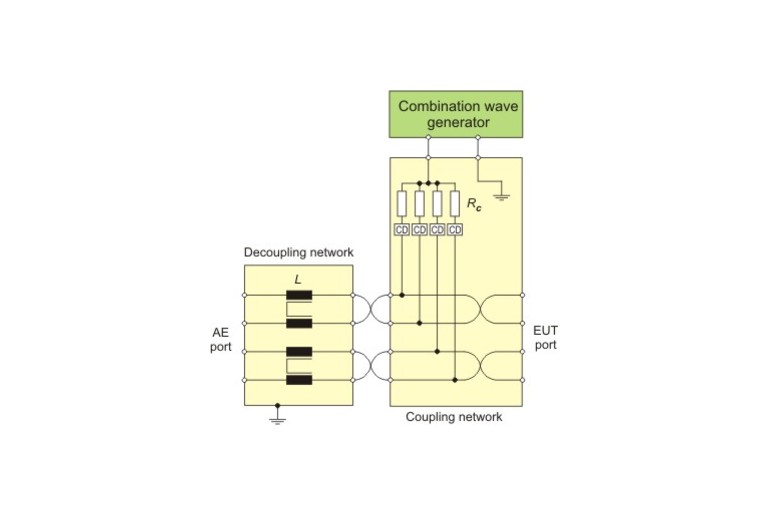

CNV 504/508 T系列也按照IEC 61000-4-5 Ed.3的图A4设计，没有主保护器如果需要，必须根据用户规格集成附加的主保护器。

通过短路桥和个别设计的耦合器件，用户可以根据要求轻松修改耦合模式和测试线数量。

EM TEST提供CNV 504/508 T系列耦合/去耦网络，用于测试电压高达5kV。
