CNV 504N/508N - 信号线/数据线耦合/去耦网络

将浪涌脉冲和振铃波脉冲施加到非屏蔽非对称的互联线路

（信号线/数据线），需要通过独立耦合/去耦网络来完成。

EM TEST 的 CNV 系列 4 线或 8 线信号线/数据线耦合网络专为这一 应用设计。

按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12 标准要求，

根据线上信号的特性，

可由电容、空气放电管或二极管等不同方式实现脉冲的耦合。

优           点

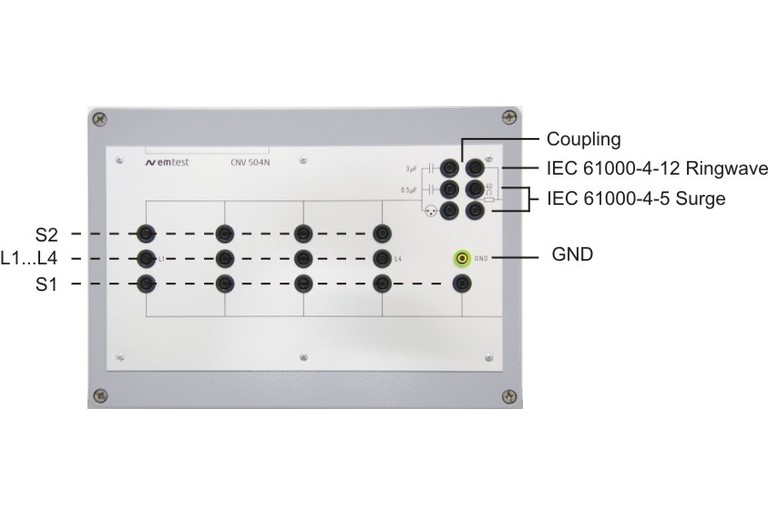

CNV 504N/508N 系列 - 多功能耦合/去耦网络

数据线浪涌和振铃波测试的多功能耦合网络。

标准的 CNV 504N/508N 型号可进行三种不同的应用：即按照相关标准的要求，

通过电容或气体放电管方式耦合浪涌脉冲，或通过电容耦合方式耦合振铃波脉冲。耦合方式的选择通过跳线即可完成。

CNV 504N/508N 系列耦合/去耦网络的去耦部分由每线 20mH 的去耦电感组成。

为保护 DUT 测试所需的辅助设备，在信号线/数据线输入端还包含一个额外的保护电路。

EM TEST CNV 504N/508N 系列耦合/去耦网络能满足最高可达 10kV 的各种测试电压，

并可定制满足更高信号电压/电流（最高可达 600V 或 4A）的耦合/去耦网络。

此外，EM TEST 还提供各种专用耦合网络，

能够满足像 EN 50155 标准这样的铁路测试应用或其他用户要求的测试应用。

浪涌和谐波多功能耦合/去耦合网絡

EM TEST CNV 504N / 508N系列耦合/去耦网絡是多功能CDN，

应用于浪涌和谐波脉冲信号/数据线。

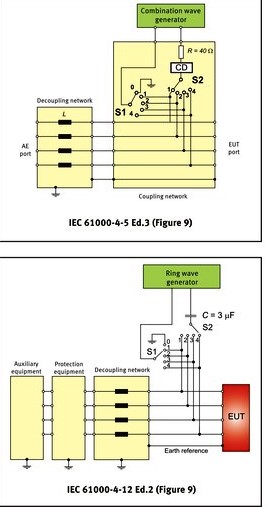

浪涌符合IEC 61000-4-5 Ed.3
- 电容0.5 uF，40ohm
- 具有40欧姆的GDT气体放电器











谐波符合IEC 61000-4-12 Ed.2
- 电容> 3.3 uF
