耦合/去耦网络，用于测量继电器和保护设备

CNV 508N4系列是特殊的耦合/去耦网络，

用于根据IEC 60255-26执行“用于测量继电器和保护设备的电气干扰测试”。

指定0.5uF的电容以将脉冲耦合到线路。

EM TEST OCS 500N6或OCS 500N6F产生器产生的频率为1MHz的阻尼振荡脉冲，

每条线路具有> 1.5mH的去耦电感，以保护辅助设备不受测试脉冲的影响。

优            点

 符合IEC 60255-26 的全自动耦合网路

根据DUT的配置，几个不同的测试设置用于在差分模式（同一对线对线）

或共模（每对对地或一对对所有其他对，其中接地）。

 CNV 508N4由OCS 500N6自动设置，选择所需的耦合模式和要耦合的线路。

该耦合器提供测试高达4对/ 8线的能力。

IEC 60255-26中概述的测量继电器和保护设备的测试包括不同的耦合模式，

以在不同条件下测试DUT。每对线在差分模式下单独测试。

共模测试适用于每对接地和每对，其他对连接到地。

EM TEST CNV 508N4系列是用于这些应用的专用CDN，

全自动，由OCS 500N6远程控制用于各种耦合模式。

这提供了最佳的用户方便性和可靠性，

所有所需的耦合都要进行测试。

所选择的耦合模式和实际测试的线由LED指示。

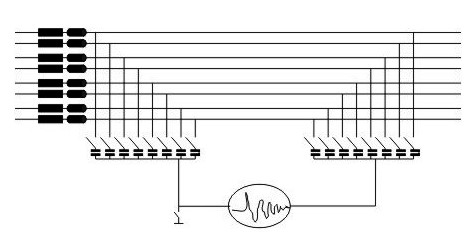

电    气    原    理    图

 完整的解决方案

CNV 508N4系列包括所需的1.5mH去耦电感，

通过每个线路的0.5uF电容和耦合继电器去耦辅助设备和耦合部分，

以允许根据IEC 60255-26 进行差模和共模测试的所有可能设置。

通过OCS 500N6选择和控制线路的耦合模式和耦合。

IEC 60255-22-1
IEC 60255-26
