AMP 200N - 信号发生器 / 放大器，用于纹波噪声和 磁场测试

AMP 200N 集低频信号发生器和强大的放大器模块于一身，

最大振幅 150 V 峰 - 峰，符合 Ford EMC-CS-2009.1 标准。它能产生正弦和瞬变信号。

配备的 DDS 使 AMP 200N 可以产生频率在 250 kHz 以内的任意正弦信号。

通过 EM TEST AutoWave 进行控制的 AMP 200N 能够生成任意正弦或非正弦 / 瞬变信号。

autowave.control 软件完全支持 AMP 200N，该软件带有详尽的预编程标准信息库和出色的报告及文本功能。

通过使用辐射环和环传感器，AMP 200N 也可用于磁场测试。

此外，通过配备选件测量模块，AMP 200N 还可扩展出频选电流测量、电压测量和场强测量功能。

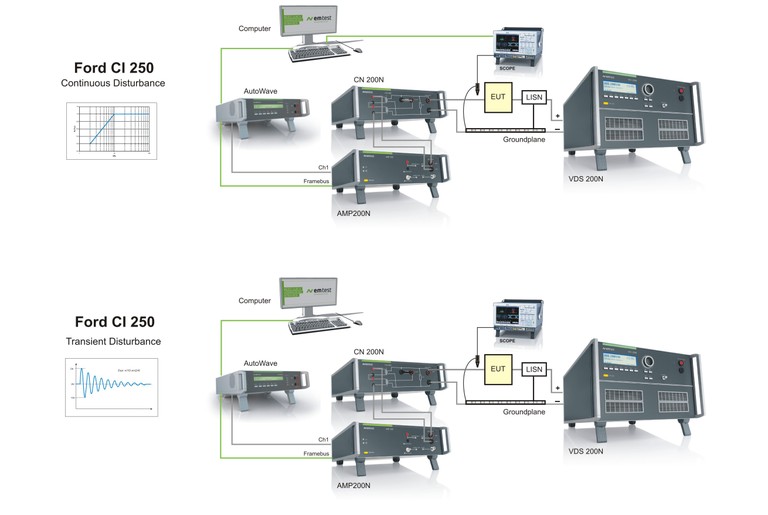

 Ford EMC-CS-2009.1, CI 250 testing

地偏移抗扰度

AMP 200N 可用于测试地偏移噪声的抗扰度，

完全符合 Ford EMC-CS-2009.1 标准 CI 250。

由 AutoWave 控制的 AMP 200N 既能在被试线路上产生连续信号，

也能产生瞬变信号。CN 200N1 被用于将测试信号耦合到被试线路上。

 EMC-CS-2009.1, RI 140, RI 150, CI 210

磁场测试 (RI 140)，连续骚扰测试 (RI 150) 和电源线骚扰抗扰度测试 (CI 210)

AMP 200N 可按照 Ford EMC-CS-2009.1

标准进行抗扰度测试和磁场测试。


配合辐射环和测量感应电流的电流钳，

可进行 RI 140 规定的磁场测试。

 使用测试夹具来表征注入环，可进行 RI 150 规定的测试。

 按照 CI 210 的要求，AMP 200N 可产生出控制信号并驱动例如 VDS 200N 这样的直流源来进行电源线连续骚扰抗扰度测试。

 附属设备

CN 200N1 － 变压器组，用于低频传导抗扰度测试

CN 200N1 是一个使用方便的耦合装置，

包含两个音频变压器和一个可配置的 0.5 ohm / 250 watt 负载电阻，

符合 EMC-CS-2009.1 标准 Fig. 18-6 关于地偏移测试的要求。

这两个变压器的原边以串联形式进行连接；

它们的副边则是采用并接方式，并在其输出端跨接 0.5 ohm 无感电阻负载。
