组合波模拟器

浪涌脉冲的发生，是由雷电直接或间接地击中户外电路所致。

这将引起电流或电磁场产生瞬态的高压或大电流。

此外，源自开关干扰和系统故障的开关瞬变，也是浪涌的另一来源。

由于这一现象的特性，

几乎所有电子电气设备都会受到浪涌的影响，

这更加证明了广泛进行浪涌测试的必要性。

进行测试的浪涌电压应能大到数千伏特，

而浪涌电流则应达数千安培。

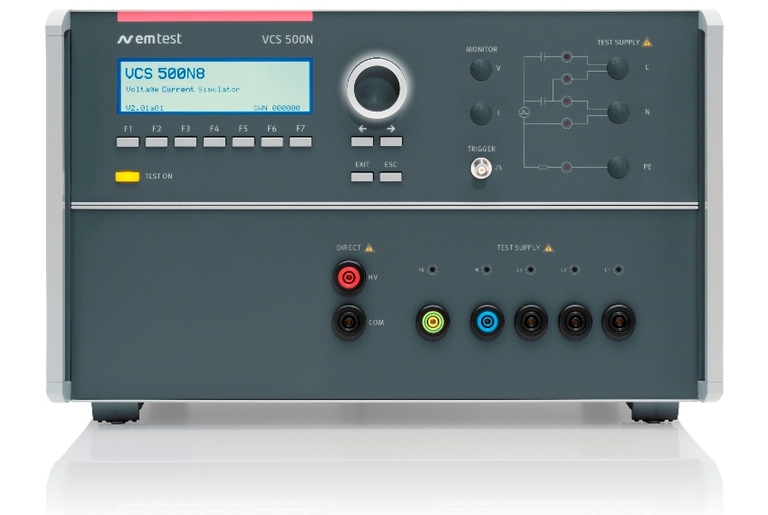

VCS 500N8 - 浪涌组合波模拟器,内置耦合 / 去耦网络

VCS 500N8 可产生高达 8 kV 的浪涌电压，

其内置的单相或三相耦合 / 去耦网络的每相额定电流为 16 A。

如需更大电流，则可通过外置的耦合 / 去耦网络将每相电流拓展至 100 A。

耦合网络可由 VCS 500N8 控制，并可自动设置耦合模式及源阻抗。

VCS 500N8 带有失效侦测功能，用于监测被试设备水平。

峰值电压和峰值电流不但可以在前面板显示，

还可上传到软件，并记入测试报告。

此外，

VCS 500N8 还具备接触控制警示灯和安全内锁这样的安全保障功能。

预编程的标准测试程序使用非常方便。

通过 VCS 500N8 的快速启动测试程序，

用户可以在测试过程中在线调整测试参数，

从而对单个被试设备的敏感度阈值作出评估，

这一特点最适合于产品研发测试。

操           作

易于操作

通过前面板菜单和功能键，

用户可以快速、准确地编辑测试程序。

控制光标用于对已编定测试程序的所有测试参数进行快速控制，

使测试过程变得非常简单，

并确保每一测试步骤都能够正确无误地进行。

软           件

控制及报告生成软件 iec.control

iec.control 是非常人性化的控制软件，

它使用方便、用户界面结构清晰、灵活性强，

各项操作功能以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。

它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。

其强大的报告功能可以帮助用户生成满足国际要求的测试报告。

iec.control 支持 Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。

远程控制通过 USB 或 GPIB 接口来完成。iec.control 支持 NI 公司的多种 GPIB 卡。

附    属    设    备

CNV 503 - 用于浪涌测试的三相耦合 / 去耦网络

EM TEST 提供一系列针对浪涌测试的全自动三相耦合 / 去耦网络，

可以扩展针对三相被试设备的测试能力，网络的额定电流最大可达 100 A。

CNI 503 - 用于脉冲群和浪涌测试的三相耦合 / 去耦网络

EM TEST 提供一系列针对脉冲群和浪涌测试的全自动三相耦合 / 去耦网络，

以拓展针对三相被试设备的测试能力。网络的标称电流最大可达 100 A。

CNV 504N / 508N - 用于浪涌测试的信号 / 数据线耦合 / 去耦网络

CNV 504N / 508N 耦合 / 去耦网络能够将浪涌脉冲耦合到 I / O 线，

信号 / 数据线和通信线上，满足 IEC 61000-4-5 标准要求。

附            件

MS 100N - 磁场线圈

MS 100N 磁场线圈，

能够按照 IEC / EN 61000-4-9 标准及相关标准的要求产生脉冲磁场。
