OCS 500N6F 系列 - 组合式快速 / 慢速阻尼振荡波和振铃波测试设备

OCS 500N6F 系列模拟器能够进行振荡频率为 3 MHz / 10 MHz / 30 MHz，

测试电压最高可达 4.4 kV 的快速阻尼振荡波测试；

还可以按照 EN / IEC 61000-4-18 标准要求，

拓展进行振荡频率为 100 kHz / 1 MHz，

测试电压最高可达 3.0 kV 的慢速阻尼振荡波测试；

以及按照 EN / IEC 61000-4-12 标准要求，

拓展进行测试电压最高可达 6.0 kV 的振铃波测试。

阻尼振荡波是主要发生在安装于高压和中压变电站中的电源线、

控制线和信号线上的可重复性瞬变现象，

分为慢速阻尼振荡波和快速阻尼振荡波。

而振铃波是一种发生在公共电网和非公共电网中的低压电源线、

控制线和信号线上的非重复性阻尼振荡瞬变现象。

• 全自动一体化测试系统

• 通过单一被试设备连接端口，即可进行多种脉冲测试

• 快速阻尼振荡波测试电压最高可达 4.4 kV

• 慢速阻尼振荡波测试电压最高可达 3 kV (选件)

• 振铃波测试电压最高可达 6 kV (选件)

• 内置耦合/去耦网络，单相和三相测试电压均可达到 32 A

• 支持前面板手动操作

• USB 和 GPIB 接口

型    号    选    择

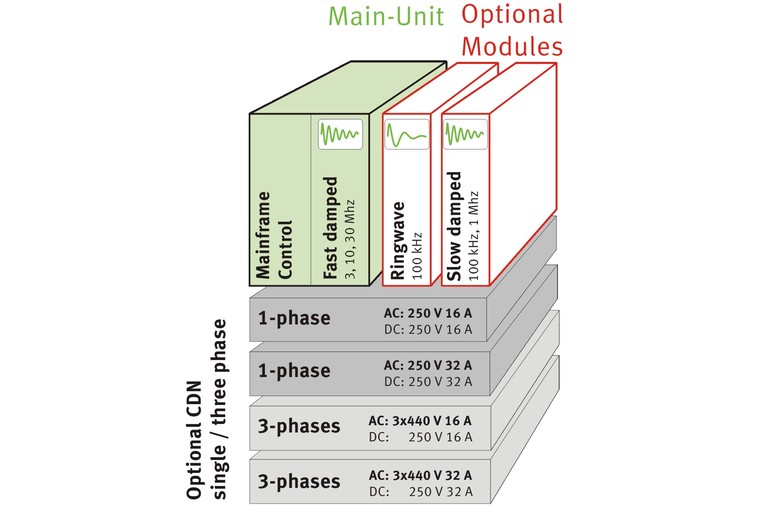

OCS 500N6F 系列 - 三合一组合式阻尼震荡波和振铃波模拟器

OCS 500N6F 系列的基本配置为符合 IEC 61000-4-18 标准，

测试电压可达 4.4 kV，

振荡频率分别是 3 MHz、10 MHz 和 30 MHz 的快速阻尼振荡波模拟器。

OCS 500N6F 系列的不同型号分别内置了单相或三相耦合 / 去耦网络，

每线额定电流为 16A 或 32A。

可选模块：

- 慢速阻尼振荡波模块的测试电压最高可达 3kV，

振荡频率为 100 kHz / 1 MHz 。符合 EN/IEC 61000-4-18 标准，

同时满足 ANSI/IEEE C39.70 标准关于保护继电器测试的要求。

- 振铃波模块的测试电压可达 6 kV，符合 IEC 61000-4-12 和 ANSI/IEEE C62.41 标准要求。

操          作

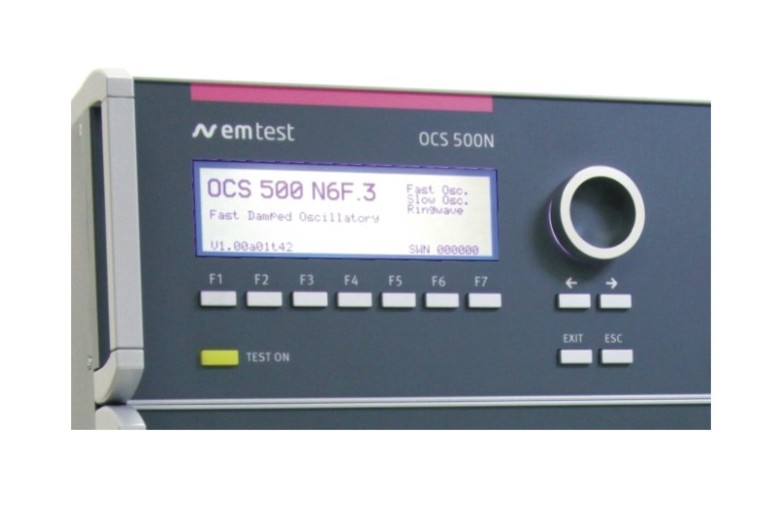

通过前面板菜单和功能键，

用户可以快速、准确地编辑测试程序。

控制光标用于对已编定测试程序的所有测试参数进行快速控制，

使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

软           件

iec.control － 远程控制及报告生成软件

iec.control 是非常人性化的控制软件，

它使用方便、用户界面结构清晰、灵活性强，

各项操作功能

以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。

它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。

其强大的报告功能可以帮助用户生成满足国际要求的测试报告。

iec.control 支持 Windows 2000、Windows XP、Windows Vista、 Windows 7

和 Windows 8 操作系统。远程控制通过 USB 或 GPIB 接口来完成。

iec.control 支持美国 NI 公司的多种 GPIB 卡。

附属设备

CNV 504N5.1 和 CNV 504N5.3

CNV 504N5 系列耦合 / 去耦网络可按照 IEC / EN 61000-4-18 标准的要求，

将频率为 100 kHz 或 1 MHz 的慢速阻尼振荡波波形耦合到信号线 / 数据线上。

CNV 508N4 和 CNV 508N4.1

CNV 508N4 系列耦合 / 去耦网络符合 IEC 60255-22-1 标准关于"测量继电器和保护设备的电气干扰测试"的要求。


适用于将波形信号耦合到 4 对（8线）信号线 / 数据线上。

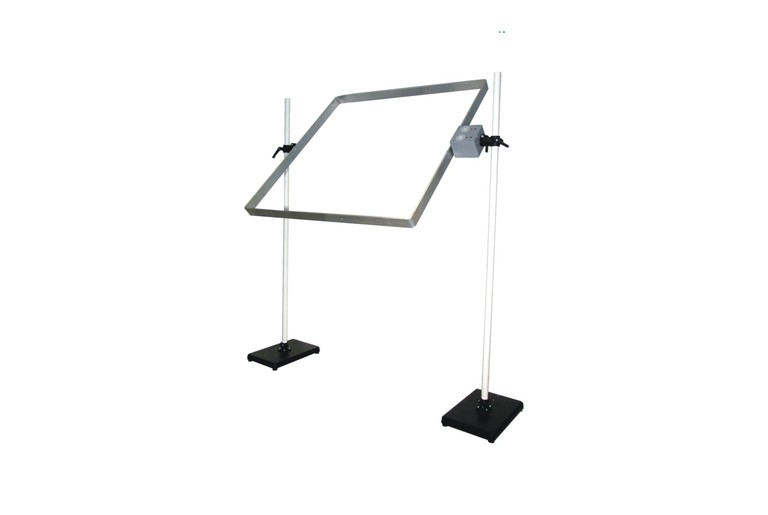

MS 100N - 磁场线圈，用于阻尼振荡磁场测试

MS 100N 是一个 1 米 × 1 米的磁场线圈，

符合 IEC / EN 61000-4-10 标准要求。

磁场线圈被固定在一个可移动、

可调节高度、并可进行 360° 旋转的支架上。

将 MS 100N 直接连接到 OCS 500N6F 相应的高压输出端口，

可产生符合 IEC / EN 61000-4-10 标准要求的阻尼振荡磁场，最高能够满足测试等级 5。
