CA BS 200N-BS200Nx 电子开关验证负载

• 用于验证电子开关 0.6 欧姆 / 50uH 根据 ISO 7637-2:2004要求

• 最大电压值28Vdc

• 最大电流值50A

• 分流电阻 10 欧姆，20 欧姆，40 欧姆，120 欧姆等内置阻抗给辐射量测使用

• 过热保护

验    证    设    置

BS 200N系列开关特性的验证

根据标准 ISO 7637-2 电子开关 BS 200Nx

需满足上升/下降时间规格 300ns + /-20%,标准阻抗为 0.6 欧姆 串联 50uH。

CA BS 200N 直接连接到 BS 200Nx 验证电子开关切换的时间特性。

搭配适合频宽的示波器来量测上升/下降时间参数。

 布    线    设    置

CA BS 200N验证BS 200Nx

为了正确地验证电子开关的上升/下降时间特性

(例如 BS 200N 和 BS 200N80),重要的是保持尽可能的短线连接。

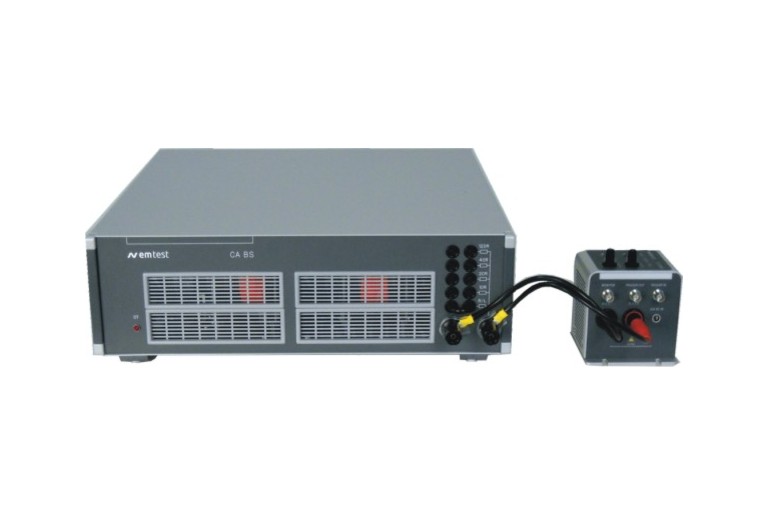

EM Test推荐连接之CA BS 200N 验证负载

(单位在左侧图片下方) 和 BS 200Nx 电子开关 (如左图) 0.5 m。
