esd NX30 - 30kV静电模拟产生器

由人体自带的静电或两个物体之间产生的静电有时会产生高达数千伏的电压，

可能导致电子设备上的电路发生故障甚至损坏。

esd NX30能模拟静电放电现象不管是空气放电还是接触放电皆高达30kV，

远远超过 EN / IEC 61000-4-2 标准的基本测试等级要求，

也能满足ISO 10605的车用电子静电耐受测试需求。

• 空气放电与接触放电的电压皆达30kV

• 彩色触控屏幕

• 放电间隔时间最快可达 25Hz(0.04s)

• 80种可简易更换的电容电阻(R/C-networks)电路选择

• 可同时具有电源供电及电池供电二种模式

• 使用电池供电模式下, 30kV放电可达30000次以上

• 自动监测输出电压位准功能

• USB转光纤接口

• 控制分析软件采用Window 7操作系统

优           点

esd NX30静电仿真器是操作非常简单的测试设备，

由供电模块与放电枪二个部分组成，使用者可以在放电枪上设定各种测试参数。

不管是空气放电还是接触放电皆高达30kV，放电头更换也非常简单。

放电头和放电网络的更换通过轻松的插拔即可完成。

能够自动识别所使用的放电网络并显示在显示屏上。

esd NX30静电仿真器可以选择是由交流电源或是直流电源来供电，

也可以选择由电池来供电。有些特殊的标准要求如DC-11224 or VW TL 824 66，

在测试的时候静电产生器的接地线要连接到场强耦合板和水平耦合板上，

而不是像一般标准是连接到参考地面上，此时电池供电就有非常好的便利性，

同时光纤接口也可以远程控制esd NX30可避免接地回路可能的辐射干扰讯号。

软           件

esd.control - 不仅仅是一款远程控制和报告软件

esd.control 在远程控制和报告生成之外，还具有更加强大的功能。

它是全面的静电放电测试管理软件，

从测试准备（制定包含所有测试要点在内的测试计划、生成测试纪要），

到测试程序编辑、测试数据收集、再到形成每一步骤的相关文档，都能通过它来实现。

 esd.control 是最先进的静电放电测试软件工具。此外光纤选件可与计算机相连，从而避免接地回路的影响。

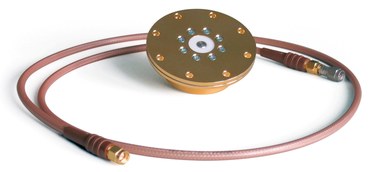

CTR 2 - ESD电流波形校正靶


CTR 2电流波形校正靶套组包含20 dB衰减器与同轴线缆依据EN/IEC 61000-4-2标准要求，

具有2ohm的标准阻抗值。

 CTR 2-AD 则是用来校准 CTR 2性能的校准治具。
